Obešene prezračevane fasade
Obešena prezračevana fasada – svoboda raznolikosti
So kakovostne, slogovno dovršene in moderne: kot načrtovalec, arhitekt in strokovni obrtnik cenite funkcionalne in oblikovne prednosti obešenih prezračevanih fasad. Na podlagi konstrukcijske ločitve toplotne in vremenske zaščite so obešene prezračevane fasade energijsko učinkovite, vzdržljive in gospodarne. In: prezračevane fasade dovoljujejo veliko svobode oblikovanja.
Naših 6 sistemov StoVentec vam s svojo prilagodljivo podkonstrukcijo nudi številne ustvarjalne in funkcionalne možnosti: od steklenih in fotovoltaičnih plošč do ploščic iz naravnega kamna in upognjenih površin ometa v intenzivnih barvnih odtenkih – vse je mogoče. Kar se tiče trajnosti, naše obešene prezračevane fasade prepričajo s svojo podkonstrukcijo s certifikatom za pasivne hiše.
StoVentec: Iz ljubezni do gradnje. Graditi zavestno.
Zakaj obešene prezračevane fasade Sto?
- 1.
Svoboda pri oblikovanju
Z različnimi materiali površin kot keramika, omet, naravni kamen ali steklo
- 2.
Celotni sistem iz ene roke
Obsega fasadno oblogo, izolacijo in podkonstrukcijo
- 3.
Prosto oblikovanje
S prilagodljivo podkonstrukcijo in nosilno ploščo za omet StoCarrier Aero
- 4.
Dolgotrajne in varne fasade
S konstrukcijsko ločitvijo funkcij toplotne zaščite in vremenske zaščite
- 5.
Energetsko optimizirane fasade
S pomočjo podkonstrukcije s certifikatom za pasivne hiše
- 6.
Popolna zaščita zgradb
Gradbeno-fizikalne prednosti prezračevanja: Toplotna, vremenska, vlažna, zvočna zaščita
Fotografija: © Christian Schellander, Schiefling am Wörthersee, AT
Dodatna vprašanja
Princip in funkcija obešene prezračevane fasade
Obešene prezračevane fasade so večslojne konstrukcije zunanjih sten. Obsegajo fasadno oblogo, območje prezračevanja, izolacijo in podkonstrukcijo. Posebnost obešenih prezračevanih fasad je gradbena ločitev funkcij izolacije (zaščita pred vlago, toploto, zvokom in požarom) ter obloge (vremenska zaščita). Na podlagi tako nastalega območja prezračevanja zrak lahko kroži in vlaga uhaja iz zgradbe. Istočasno je izolacija fasade na najboljši možen način zaščitena pred vlago od zunaj. Na podlagi ločitve fasadne obloge in nosilne stene se poleg tega bistveno izboljša zvočna zaščita zunanjih sten.
Razlika od obešene fasade:
Pri obešeni fasadi gre za tako imenovano toplo fasado brez prezračevanja. Obešena prezračevana fasada pa je hladna fasada, pri kateri posamezni sloji oz. sistemske komponente prevzamejo različne gradbene fizikalne funkcije.
Tako se klasične obešene fasade od obešenih prezračevanih fasad razlikujejo po tem, da med zunanjo plastjo in podkonstrukcijo ni reže za prezračevanje v ozadju.

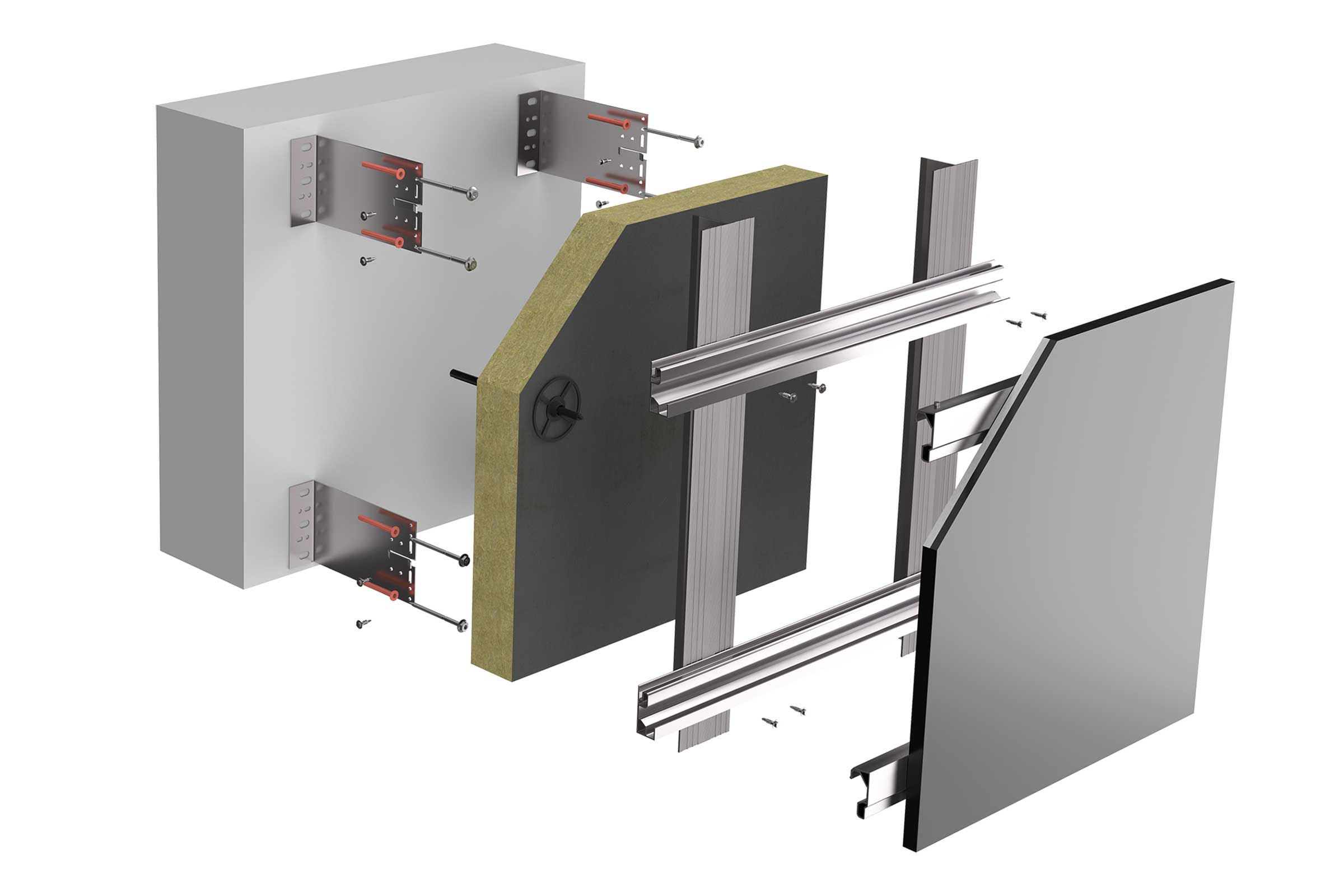

Izolacija obešene prezračevane fasade
Obešene prezračevane fasade kot sestavne dele obsegajo fasadno oblogo, izolacijo in podkonstrukcijo.
Med podkonstrukcijo in zaključnim slojem oz. oblogo se vstavi izolacija – praviloma na podlagi mineralne volne (kamene volne/steklene volne).
Materiali in možnosti
Kot načrtovalec in arhitekt cenite oblikovne možnosti obešene prezračevane fasade. Velika izbira fasadnih materialov, oblik in barv pomeni, da je prezračevana fasada ena od najbolj priljubljenih fasadnih konstrukcij.
Poleg izolacijskega materiala je pomembna tudi podkonstrukcija, na katero je mogoče kot oblogo pritrditi najrazličnejše materiale: les, skrilavec ali kovine na primer.
S sistemom StoVentec se odločite za kompletni sistem za obešene prezračevane fasade z mnogimi različicami.
Podkonstrukcija prezračevanih fasad in raznolikost oblikovanja pri podjetju Sto:
Velika izbira materialov in prilagodljiva podkonstrukcija ter nosilne plošče StoCarrier Aero omogočajo zelo raznovrstno oblikovanje. Pri oblogah sistem StoVentec odlikuje njegova raznolikost materialov in površin. Sistem obešene prezračevane fasade vam nudi veliko izbiro površin ometa, naravnih kamnov, keramike in steklenih mozaikov. Kot posebnost so možne ekskluzivne prezračevane fasade s steklenimi ploščami velikosti do 6 m² (StoVentec Glass). Z nosilno ploščo za omet StoCarrier Aero je mogoče fasade izvesti tudi tridimenzionalno. Ta posebna nosilna plošča poleg tega obvaruje vire, saj je pretežno iz odpadnega stekla.
Funkcionalno fasado za solarno pridobivanje energije dobite z izdelki StoVentec Photovoltaics Inlay. Okvirjeni fotovoltaični moduli, vstavljeni v že nameščeno podkonstrukcijo, poskrbijo za plemenit videz. Za vrhunsko energetsko učinkovitost poskrbi podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše.
Fasadna površina, ločena od zidne podlage, in izolacija z odprtimi porami, ki vpija zvok, izboljšata ocenjeno mero zvočne izolacije R’w pri masivnih stenah za okrog 10 dB. Koristen podatek: zmanjšanje glasnosti za 10 dB se občuti kot njena razpolovitev.
Ali ima prezračevana fasada slabosti?
Kot strokovnjak poznate številne prednosti obešenih prezračevanih fasad: prezračevane fasade dovoljujejo veliko svobode oblikovanja, lahko izenačijo visoke neravnine podlage in nudijo izvrstno zvočno zaščito. Da navedemo samo nekatere.
Slabosti prezračevane fasade:
Poleg mnogih prednosti imajo obešene prezračevane fasade eno slabost: kot začetna investicija so dražje od kontaktnih fasadnih sistemov. Zaradi njihove dolge življenjske dobe in zaščitnih lastnosti pa se ta slabost sčasoma znova izenači.
Pregled šestih fasadnih sistemov

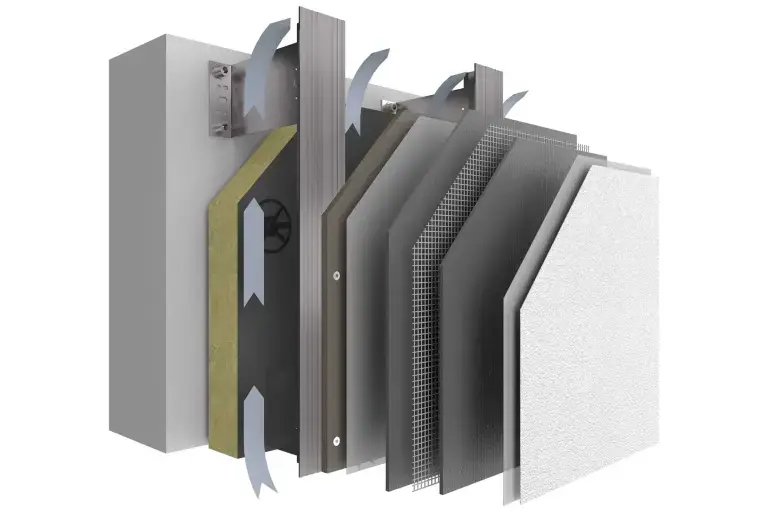

StoVentec R
Največja možna svoboda pri oblikovanju z ometom
StoVentec R vam nudi raznolike možnosti glede oblikovanja prezračevanih fasad. Te obsegajo vse od gladkih do grobih struktur ometa in mat ali sijajnih površin v številnih barvnih odtenkih. Oblikujte individualne teksture – linearne ali grafične, fine ali hrapave! Sistem obešene prezračevane fasade s svojo prilagodljivo nosilno ploščo za omet StoCarrier Aero je primeren celo za zasnove z ukrivljeno ali nagubano obliko.
Obešena prezračevana fasada StoVentec R – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Številne možnosti uporabe – tudi za upognjene fasade
- Obsežna izbira barvnih odtenkov, struktur in materialov
- Odpornost proti sunkom in udarcem do 400 Joule
- Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše

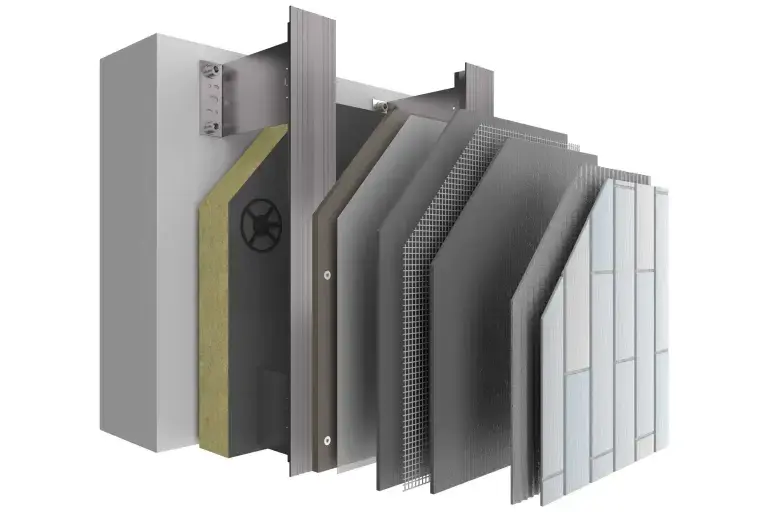

StoVentec C
Prezračevane fasade s keramiko – izrazita eleganca
Klasični klinker iz keramike ali prosto oblikovani keramični elementi: keramični materiali oblog naše obešene prezračevane fasade StoVentec C zgradbam omogočijo trajno eleganco. Izbirajte v obsežni ponudbi klinker ploščic z različnimi formati, vrstami žganja in barvami. Robustna površina vam nudi mnogo možnosti oblikovanja – vključno s plastičnim oblikovanjem fasade! Z veseljem za vas preverimo tudi želeno keramiko glede sistemske skladnosti.
Obešena prezračevana fasada StoVentec C – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Izenačitev neenakomernosti s spremenljivo podkonstrukcijo
- Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše
- Visoka vremenska odpornost, zelo visoka varnost pred razpokami

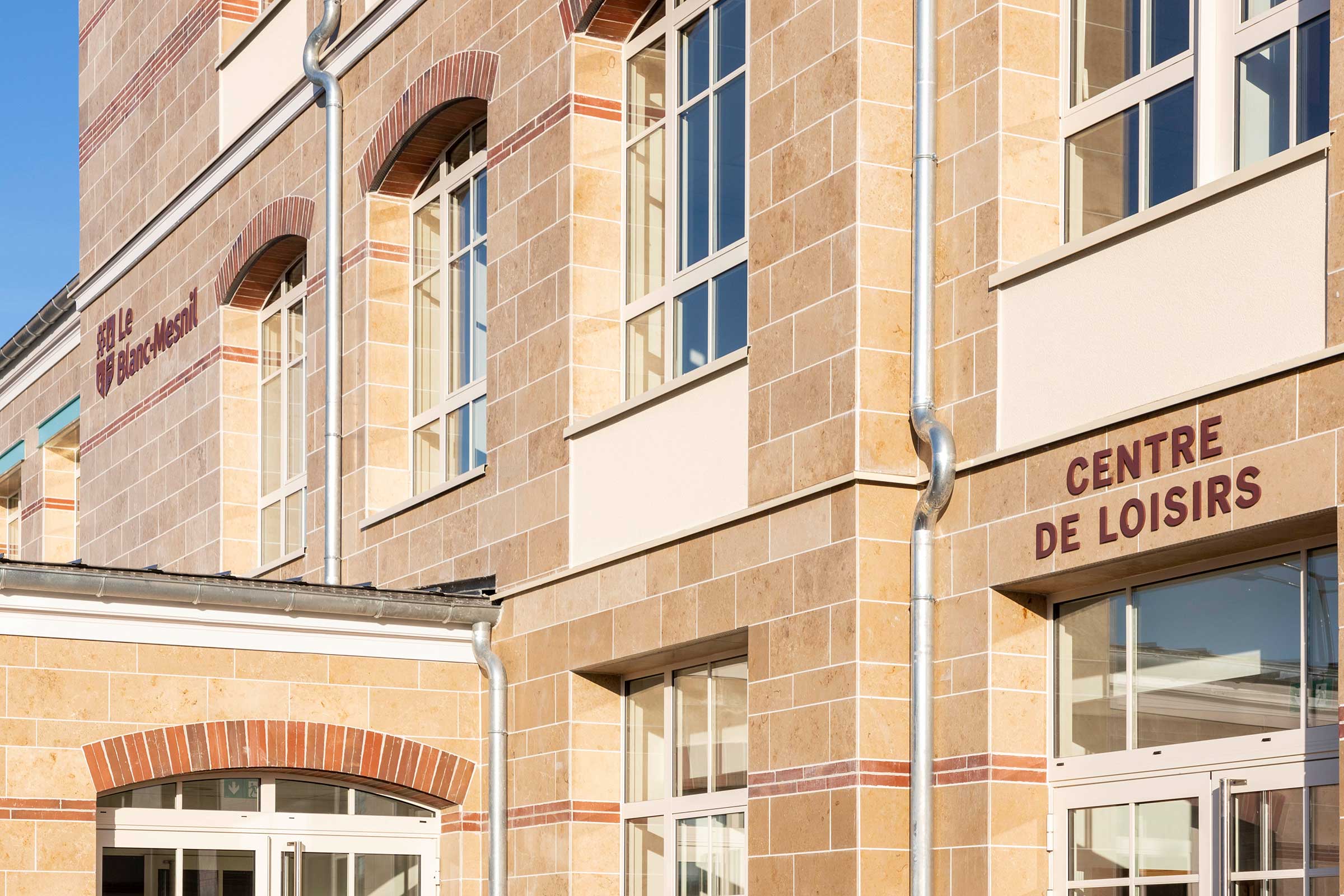

StoVentec S
Obešene prezračevane fasade s ploščicami iz naravnega kamna
Estetski učinek – ekološki material. Bogat spekter barv in površinskih struktur omogoča kakovostne in naravne obešene prezračevane fasade z naravnim kamnom. Kamnite ploščice je mogoče narezati na individualne oblike. S trikotnimi ploščicami iz naravnega kamna je mogoče ustvariti tudi ukrivljene površine. Obešeno prezračevano fasado StoVentec S je mogoče izvrstno kombinirati z ometom, steklom, steklenim mozaikom ali keramiko. Tako so vam kot načrtovalcu na izbiro vse možnosti za individualno oblikovanje fasad.
Obešena prezračevana fasada StoVentec S – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Izenačitev neenakomernosti s spremenljivo podkonstrukcijo
- Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše
- Visoka vremenska odpornost

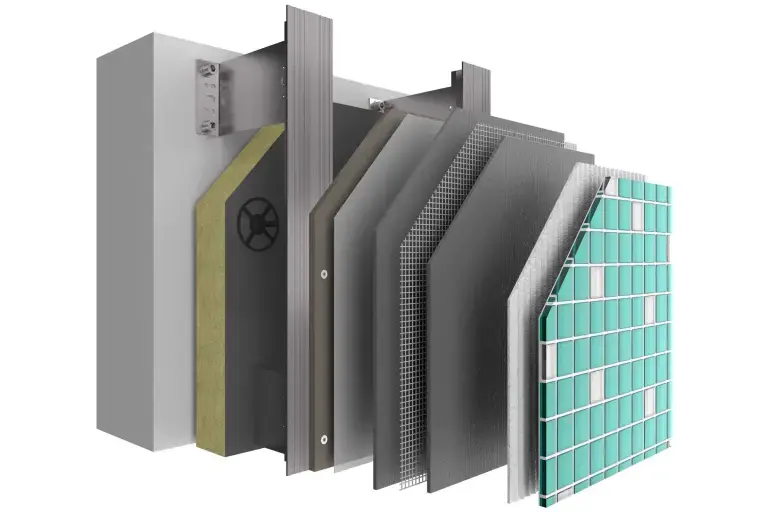

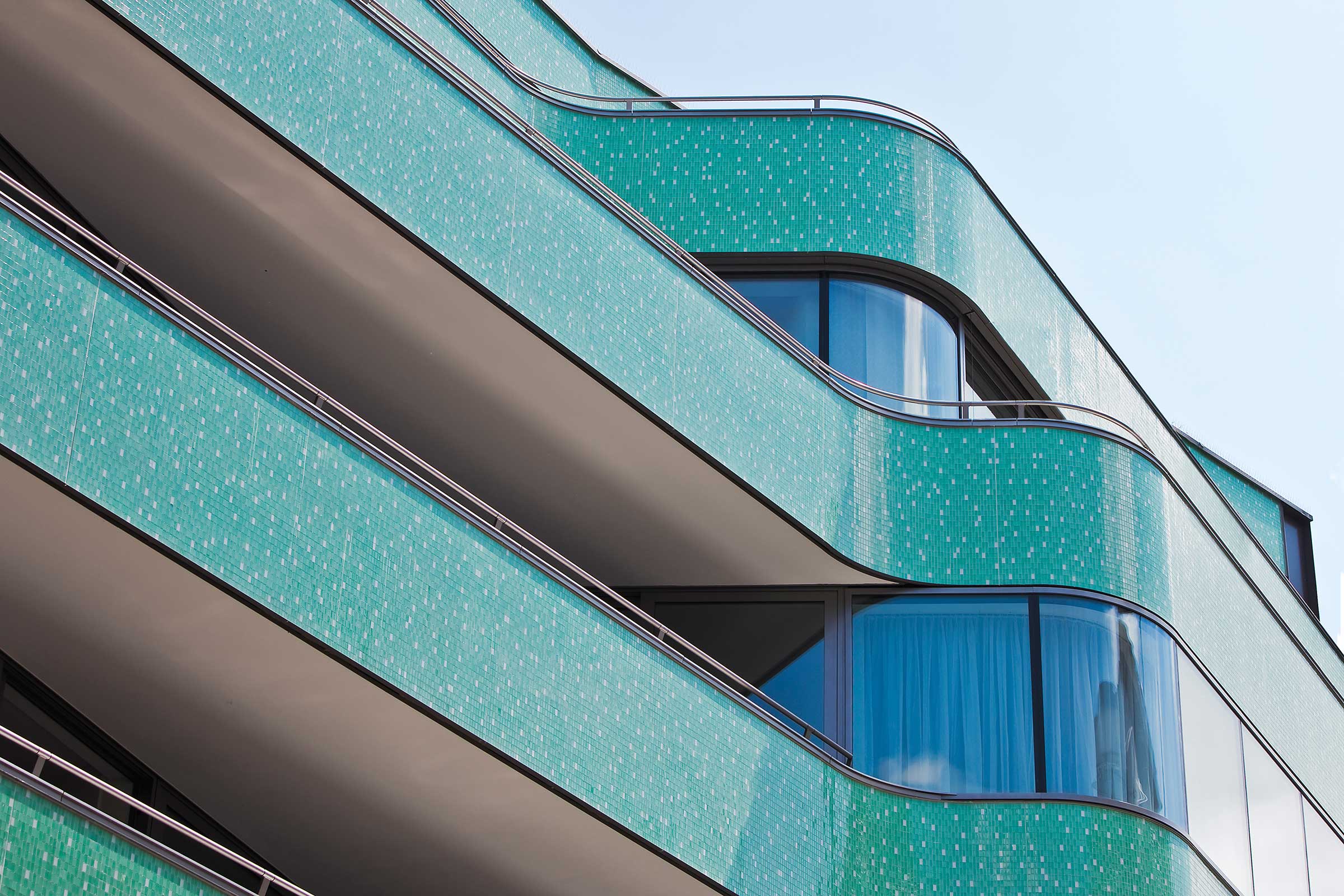

StoVentec M
Briljantna igra barv na prezračevanih fasadah s steklenim mozaikom
Za steklene mozaike je značilna igra odsevov luči in barve, ki se nenehno spreminja glede na svetlobo in vremenske razmere. Obešena prezračevana fasada StoVentec M z oblogo iz steklenih mozaikov poskrbi za fasade z enkratno briljantnostjo in globino. Izbirate lahko med različnimi barvami, velikostmi in debelinami. Barvni premaz na hrbtni strani obešeni prezračevani fasadi omogoči učinek posebne globine.
Obešena prezračevana fasada StoVentec M – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Izvesti je mogoče konveksne in konkavne okrogline
- Številne kombinacije barv in formatov brez omejitve relativne vrednosti svetlosti
- Izenačitev neenakomernosti s spremenljivo podkonstrukcijo
- Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše

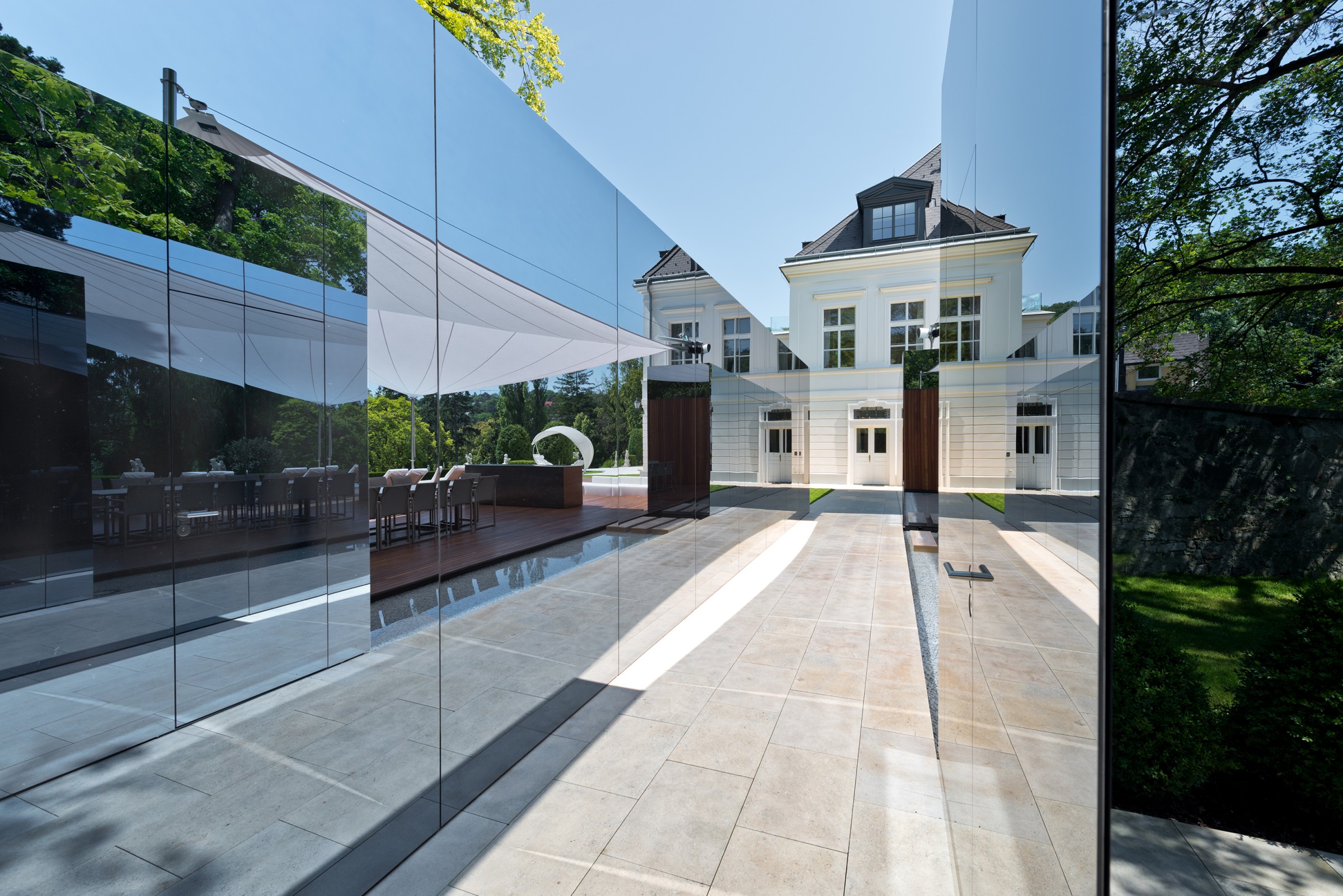

StoVentec Glass
Ekskluzivne prezračevane fasade s steklenimi ploščami velikega formata
Obešena prezračevana fasada StoVentec Glass vam nudi svobodo oblikovanja glede oblike, barve in površine. Vnaprej izdelani stekleni elementi se lahko izvedejo z različnimi velikostmi do pribl. 6 m². Steklo je vzdržljivo, vremensko odporno in ga je mogoče do 100 % reciklirati. Pri sistemu StoVentec Glass so celo nosilne plošče do 90 % iz recikliranega stekla. StoVentec Glass se na neviden način pritrdi na zadnji strani s profili z agrafo in ga je tako mogoče dobro kombinirati s fotovoltaičnim sistemom StoVentec Photovoltaics Inlay.
Prezračevana fasada StoVentec Glass – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Ekskluziven sistem steklenih plošč z nevidno pritrditvijo na zadnji strani
- Možne so individualne oblike in formati
- Uporabljati jih je mogoče tudi kot stropne obloge
- Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše

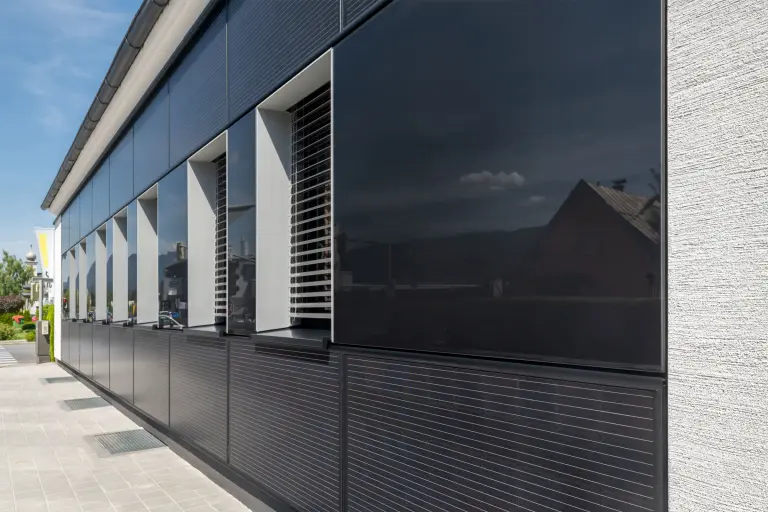

StoVentec Photovoltaics Inlay
S poudarjenimi fugami – s fotovoltaičnimi moduli v okvirjih
Združuje trajnostno pridobivanje energije z zahtevno arhitekturo!
Fasada, ki proizvaja energijo, je trajnostna, energetsko učinkovita in estetska? StoVentec Photovolatics Inlay je rešitev za fasado, ki zmore vse to. Obešena prezračevana fasada združuje vse zahteve glede videza in funkcije. Okvirjeni fotovoltaični moduli ne poskrbijo samo za plemenito podobo. Vsak kvadratni meter površine z oblogo iz fotovoltaičnih modulov neposredno na zgradbi proizvaja uporabno energijo. Za nameščeno moč 1 kWp je potrebno okrog 5 m² fasadne površine.
Obešena prezračevana fasada StoVentec Photovoltaics Inlay – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Zaščita stavbne osnove pred vremenskimi vplivi
- Mnogo možnosti oblikovanja za privlačno podobo fasade Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše
- Preprosta razgradnja zaradi modularne sestave sistema
Do obešene prezračevane fasade StoVentec Photovoltaics Inlay
- Prezračevane fasade s površino iz ometa
- Obešene prezračevane fasade s keramiko in naravnim kamnom
- Obešene prezračevane fasade s steklom in steklenim mozaikom
- Obešene prezračevane fasade s fotovoltaiko
StoVentec R
Največja možna svoboda pri oblikovanju z ometom
StoVentec R vam nudi raznolike možnosti glede oblikovanja prezračevanih fasad. Te obsegajo vse od gladkih do grobih struktur ometa in mat ali sijajnih površin v številnih barvnih odtenkih. Oblikujte individualne teksture – linearne ali grafične, fine ali hrapave! Sistem obešene prezračevane fasade s svojo prilagodljivo nosilno ploščo za omet StoCarrier Aero je primeren celo za zasnove z ukrivljeno ali nagubano obliko.
Obešena prezračevana fasada StoVentec R – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Številne možnosti uporabe – tudi za upognjene fasade
- Obsežna izbira barvnih odtenkov, struktur in materialov
- Odpornost proti sunkom in udarcem do 400 Joule
- Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše
StoVentec C
Prezračevane fasade s keramiko – izrazita eleganca
Klasični klinker iz keramike ali prosto oblikovani keramični elementi: keramični materiali oblog naše obešene prezračevane fasade StoVentec C zgradbam omogočijo trajno eleganco. Izbirajte v obsežni ponudbi klinker ploščic z različnimi formati, vrstami žganja in barvami. Robustna površina vam nudi mnogo možnosti oblikovanja – vključno s plastičnim oblikovanjem fasade! Z veseljem za vas preverimo tudi želeno keramiko glede sistemske skladnosti.
Obešena prezračevana fasada StoVentec C – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Izenačitev neenakomernosti s spremenljivo podkonstrukcijo
- Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše
- Visoka vremenska odpornost, zelo visoka varnost pred razpokami
StoVentec S
Obešene prezračevane fasade s ploščicami iz naravnega kamna
Estetski učinek – ekološki material. Bogat spekter barv in površinskih struktur omogoča kakovostne in naravne obešene prezračevane fasade z naravnim kamnom. Kamnite ploščice je mogoče narezati na individualne oblike. S trikotnimi ploščicami iz naravnega kamna je mogoče ustvariti tudi ukrivljene površine. Obešeno prezračevano fasado StoVentec S je mogoče izvrstno kombinirati z ometom, steklom, steklenim mozaikom ali keramiko. Tako so vam kot načrtovalcu na izbiro vse možnosti za individualno oblikovanje fasad.
Obešena prezračevana fasada StoVentec S – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Izenačitev neenakomernosti s spremenljivo podkonstrukcijo
- Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše
- Visoka vremenska odpornost
StoVentec M
Briljantna igra barv na prezračevanih fasadah s steklenim mozaikom
Za steklene mozaike je značilna igra odsevov luči in barve, ki se nenehno spreminja glede na svetlobo in vremenske razmere. Obešena prezračevana fasada StoVentec M z oblogo iz steklenih mozaikov poskrbi za fasade z enkratno briljantnostjo in globino. Izbirate lahko med različnimi barvami, velikostmi in debelinami. Barvni premaz na hrbtni strani obešeni prezračevani fasadi omogoči učinek posebne globine.
Obešena prezračevana fasada StoVentec M – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Izvesti je mogoče konveksne in konkavne okrogline
- Številne kombinacije barv in formatov brez omejitve relativne vrednosti svetlosti
- Izenačitev neenakomernosti s spremenljivo podkonstrukcijo
- Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše
StoVentec Glass
Ekskluzivne prezračevane fasade s steklenimi ploščami velikega formata
Obešena prezračevana fasada StoVentec Glass vam nudi svobodo oblikovanja glede oblike, barve in površine. Vnaprej izdelani stekleni elementi se lahko izvedejo z različnimi velikostmi do pribl. 6 m². Steklo je vzdržljivo, vremensko odporno in ga je mogoče do 100 % reciklirati. Pri sistemu StoVentec Glass so celo nosilne plošče do 90 % iz recikliranega stekla. StoVentec Glass se na neviden način pritrdi na zadnji strani s profili z agrafo in ga je tako mogoče dobro kombinirati s fotovoltaičnim sistemom StoVentec Photovoltaics Inlay.
Prezračevana fasada StoVentec Glass – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Ekskluziven sistem steklenih plošč z nevidno pritrditvijo na zadnji strani
- Možne so individualne oblike in formati
- Uporabljati jih je mogoče tudi kot stropne obloge
- Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše
StoVentec Photovoltaics Inlay
S poudarjenimi fugami – s fotovoltaičnimi moduli v okvirjih
Združuje trajnostno pridobivanje energije z zahtevno arhitekturo!
Fasada, ki proizvaja energijo, je trajnostna, energetsko učinkovita in estetska? StoVentec Photovolatics Inlay je rešitev za fasado, ki zmore vse to. Obešena prezračevana fasada združuje vse zahteve glede videza in funkcije. Okvirjeni fotovoltaični moduli ne poskrbijo samo za plemenito podobo. Vsak kvadratni meter površine z oblogo iz fotovoltaičnih modulov neposredno na zgradbi proizvaja uporabno energijo. Za nameščeno moč 1 kWp je potrebno okrog 5 m² fasadne površine.
Obešena prezračevana fasada StoVentec Photovoltaics Inlay – prednosti na kratko
- Prednosti na področju gradbene fizike zaradi prezračevanja fasade z zadnje strani (zaščita pred vlago, hrupom in poletno vročino)
- Zaščita stavbne osnove pred vremenskimi vplivi
- Mnogo možnosti oblikovanja za privlačno podobo fasade Najnižji koeficienti toplotnih mostov na podlagi lastne podkonstrukcije iz kombinacije legiranega jekla in aluminija
- Možna je podkonstrukcija brez toplotnih mostov s certifikatom za pasivne hiše
- Preprosta razgradnja zaradi modularne sestave sistema
Do obešene prezračevane fasade StoVentec Photovoltaics Inlay

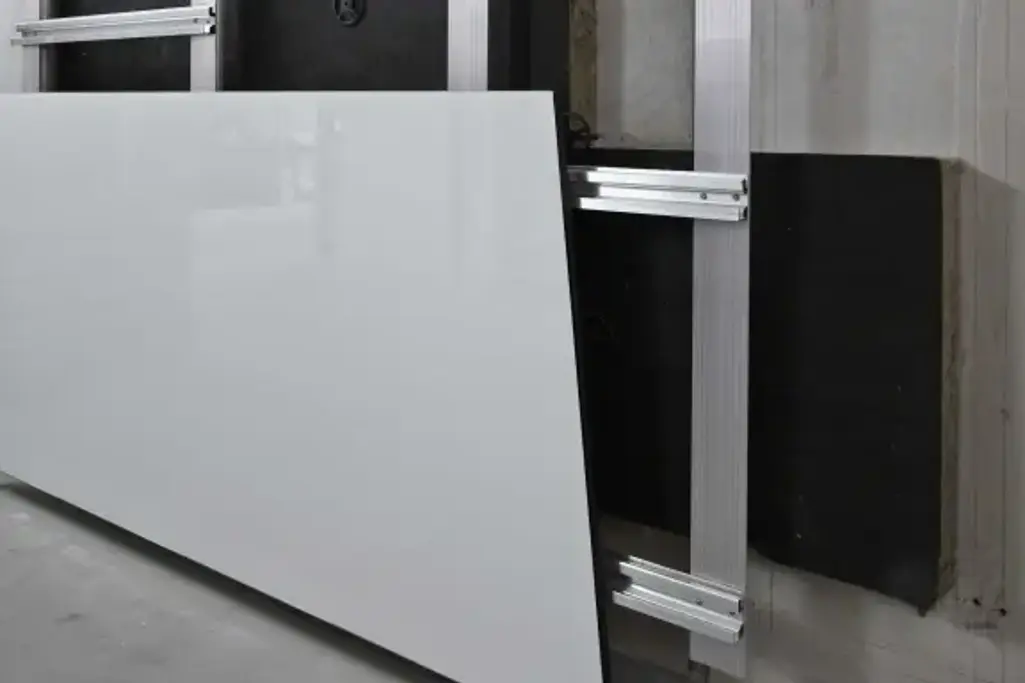

Podkonstrukcija obešene prezračevane fasade
Obešene prezračevane fasade s svojo sestavo sistema nudijo prepričljive prednosti pri oblikovanju, funkcionalnosti in varnosti. Pri tem podkonstrukcija predstavlja statični vezni člen med fasado in zidom. Podkonstrukcija obešene prezračevane fasade varno prestreza lastne in vetrne obremenitve na fasadi in jih prenaša na podlago.
Podkonstrukcija sistema StoVentec
Popolna varnost za obešene prezračevane fasade
Naša premišljena podkonstrukcija je odporna proti koroziji, omejuje toplotne mostove in se lahko preprosto montira. Modularni sistem z več kot 370 posameznimi deli nudi idealno rešitev za vsako področje uporabe. Naša podkonstrukcija obešene prezračevane fasade kombinira komponente iz legiranega jekla in aluminija, ki vam omogočajo ekonomsko in energetsko optimizirane fasadne rešitve.
Legirano jeklo ima v primerjavi z aluminijem za okrog 90 odstotkov manjšo toplotno prevodnost, zato se pri stenskih držalih osredotočamo na legirano jeklo. Za konstrukcijo brez toplotnih mostov smo razvili stensko držalo iz legiranega jekla za obešeno prezračevano fasado s certifikatom za pasivne hiše.

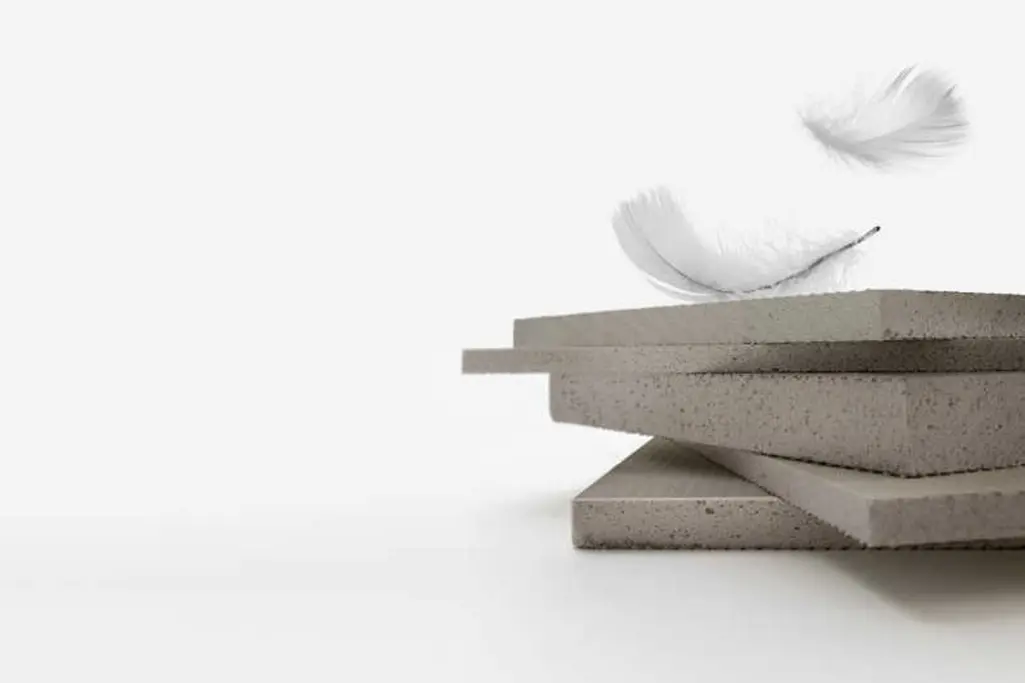

StoCarrier Aero
Trajnostna – lahka – prilagodljiva in vsestranska
Nosilna plošča za omet StoCarrier Aero je izredno primerna za obešene prezračevane fasade s površino iz ometa, ploščic iz naravnega kamna, keramike, stekla in steklenega mozaika. Na podlagi svoje alkalnosti in odpornosti proti vlagi je ta ekološka plošča idealen gradbeni material tudi za notranjo ureditev.
Razlog: izhodiščni material za nosilno ploščo za omet je odpadno steklo, ki se predela v ekspandirani stekleni granulat. Ta surovi material ima izvrstne tehnične lastnosti, je ekološko nevtralen in zdravstveno neoporečen. Plošča StoCarrier Aero je lahka, se lahko upogiba v dve smeri in točno prevzame obliko, ki jo določa osnutek.
Trajnostna plošča
"Za našo nosilno ploščo za omet StoCarrier Aero uporabljamo ekspandirano steklo iz recikliranega stekla, ki ga ni mogoče predelati v običajnem postopku recikliranja. Tako pridobivamo izdelke iz 88 volumskih deležev odpadnega stekla in smo poleg tega tudi ponudnik rešitev na področju recikliranja odpadnega stekla."
Dr. Eike Messow, vodja področja trajnostnosti
